I.Introduction
A Vérin pneumatiqueest un actionneur pneumatique courant, largement utilisé dans divers équipements d'automatisation industrielle. Cependant, le problème du vérin pneumatique non en place est l'un des défauts les plus courants, affectant gravement le fonctionnement normal de l'équipement. Cet article mènera une discussion approfondie-sur les causes et les principes de la non-mise en place du vérin pneumatique.

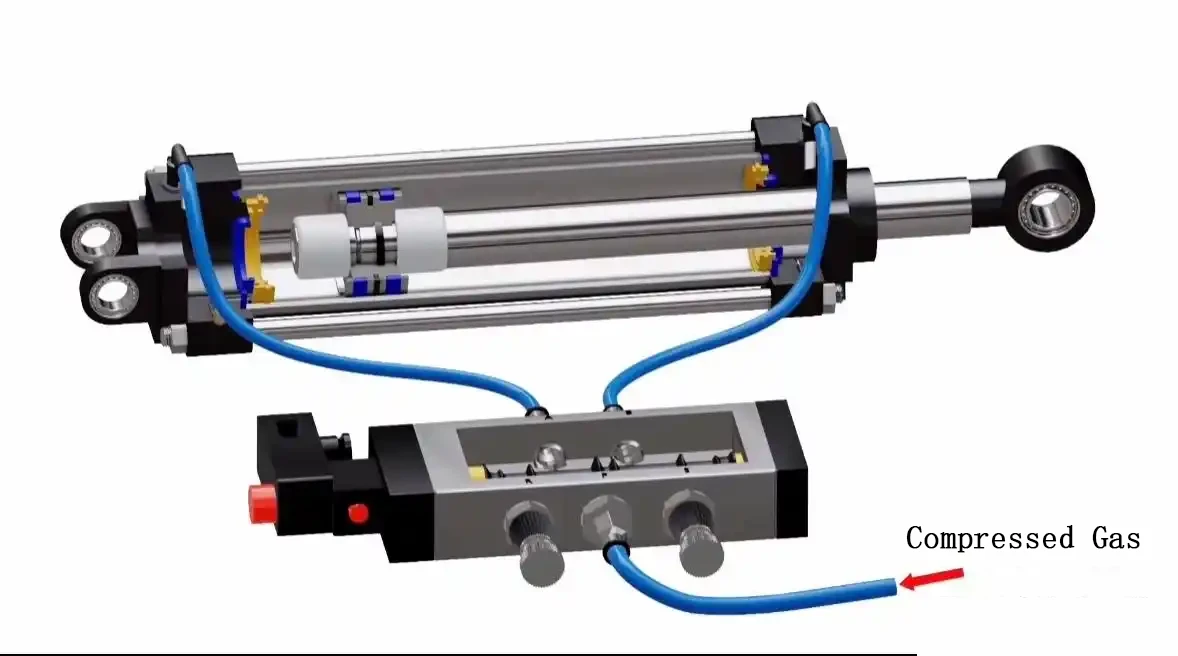

II. Principe de fonctionnement du vérin pneumatique
Un cylindre pneumatique est un mécanisme à mouvement linéaire entraîné par la pression de l’air. Son principe de fonctionnement se compose principalement des points suivants :
1. Entraînement pneumatique : à l’intérieur du cylindre pneumatique, il y a un piston et une tige de piston. Le piston se déplace dans le cylindre pneumatique en raison de la différence de pression, entraînant ainsi la tige du piston à effectuer un mouvement linéaire.
2. Détection de position : Les vérins pneumatiques sont généralement équipés de capteurs de position pour surveiller la position du piston en temps réel, garantissant ainsi la précision de la position du piston dans la plage prédéfinie.
3. Contrôle de mouvement : en contrôlant la séquence et le timing de l'admission et de l'échappement du cylindre pneumatique, la direction du mouvement et la vitesse du piston peuvent être contrôlées.
4. Adaptabilité de la charge : le vérin pneumatique peut s'adapter à différents types de charges, telles que la poussée, la traction et la rotation, ce qui le rend très polyvalent pour une utilisation dans diverses applications industrielles.

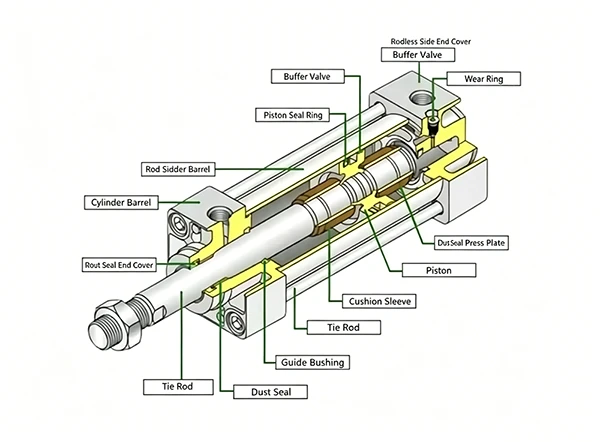

III. Raisons de la position imprécise du vérin pneumatique
Les raisons pour lesquelles le vérin pneumatique n'est pas en place peuvent être résumées comme suit :
Pression d'air insuffisante : lorsque la pression de la source d'air est inférieure à la pression requise par le cylindre pneumatique, le piston ne peut pas atteindre la position prédéfinie.
2. Blocage du pipeline d'air : Il peut y avoir un blocage dans le pipeline entre la source d'air et le cylindre pneumatique, empêchant la transmission de la pression de l'air au cylindre pneumatique.
3. Défaillance mécanique : le piston ou la tige de piston est affecté par des problèmes mécaniques, tels qu'un blocage ou une usure, qui empêchent le piston d'atteindre la position prédéfinie.
4. Défaillance du capteur de position : le capteur de position peut mal fonctionner, comme un fil cassé ou un mauvais contact, ce qui entraîne un retour de position inexact.
5. Contrôle des défauts : Si le circuit de contrôle ou le programme de contrôle fonctionne mal, cela entraînera l'incapacité de contrôler avec précision le mouvement du vérin pneumatique.

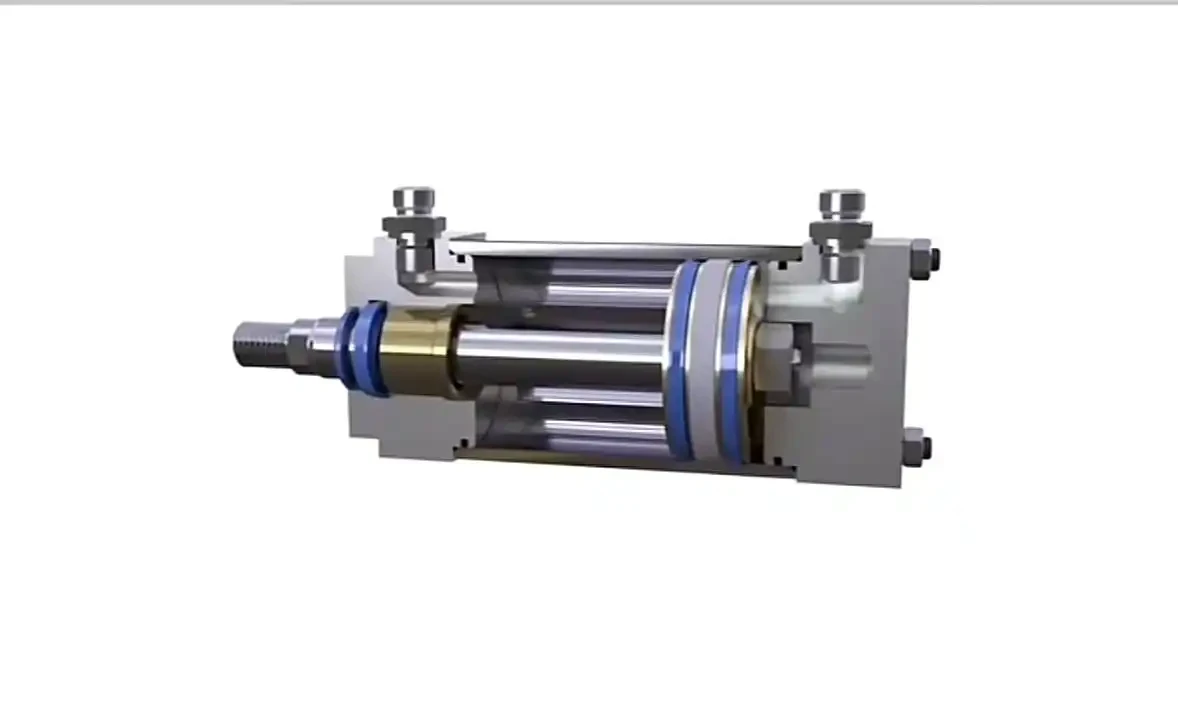

IV. Solutions
Concernant les problèmes ci-dessus, les solutions suivantes peuvent être adoptées :
1. Vérifiez la pression de la source d'air : assurez-vous que la pression de la source d'air répond aux exigences du cylindre pneumatique. Si la pression de la source d'air est insuffisante, il est nécessaire d'ajuster ou de remplacer l'équipement de la source d'air.
2. Inspectez le pipeline d'air : vérifiez si le pipeline allant de la source d'air au cylindre pneumatique n'est pas obstrué. Évitez tout blocage pouvant interférer avec la transmission de la pression atmosphérique.
3. Vérifiez l'absence de défauts mécaniques : Inspectez le piston et la tige de piston. Si des problèmes mécaniques tels qu'un blocage ou une usure sont détectés, ils doivent être rapidement réparés ou remplacés.
4. Inspecter le capteur de position : Effectuer une inspection et un étalonnage du capteur de position pour garantir son bon fonctionnement et un retour précis de la position du piston.
5. Inspectez le circuit de contrôle et le programme de contrôle : effectuez une inspection et un débogage du circuit de contrôle et du programme de contrôle pour garantir leur bon fonctionnement et leur capacité à contrôler avec précision le mouvement du cylindre pneumatique.
6. Maintenance préventive : effectuez une maintenance préventive régulière sur les cylindres pneumatiques, y compris des mesures de nettoyage et de lubrification, pour prolonger leur durée de vie et réduire le taux de défaillance.
7. Sélectionnez des produits de haute-qualité : le choix de produits de vérins pneumatiques de haute-qualité peut réduire les taux de défaillance et améliorer la fiabilité des équipements.

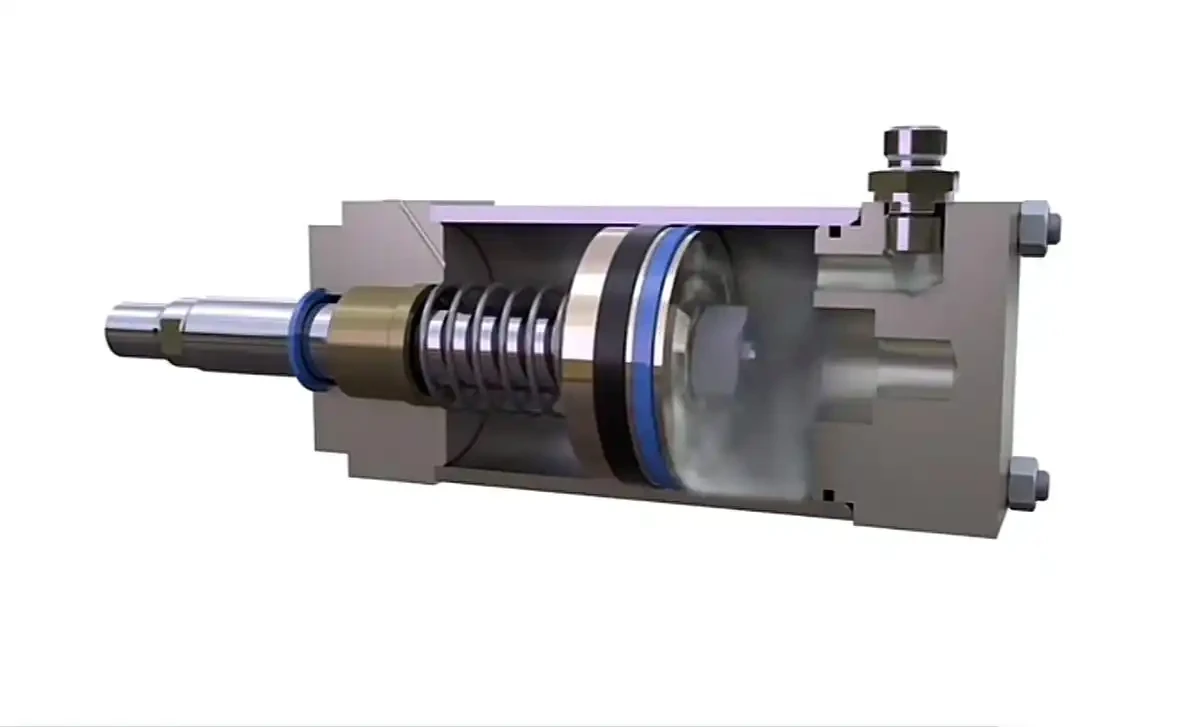

V.Conclusion
Cet article fournit une discussion détaillée sur le principe de fonctionnement du vérin pneumatique et les raisons de son dysfonctionnement. En comprenant le principe de fonctionnement du vérin pneumatique et les causes courantes de défauts, des solutions appropriées peuvent être adoptées pour la réparation et la maintenance. Dans les applications pratiques, l'accent doit être mis sur la maintenance préventive et la sélection de produits de haute-qualité pour améliorer la fiabilité de l'équipement et réduire le taux de défaillance.
