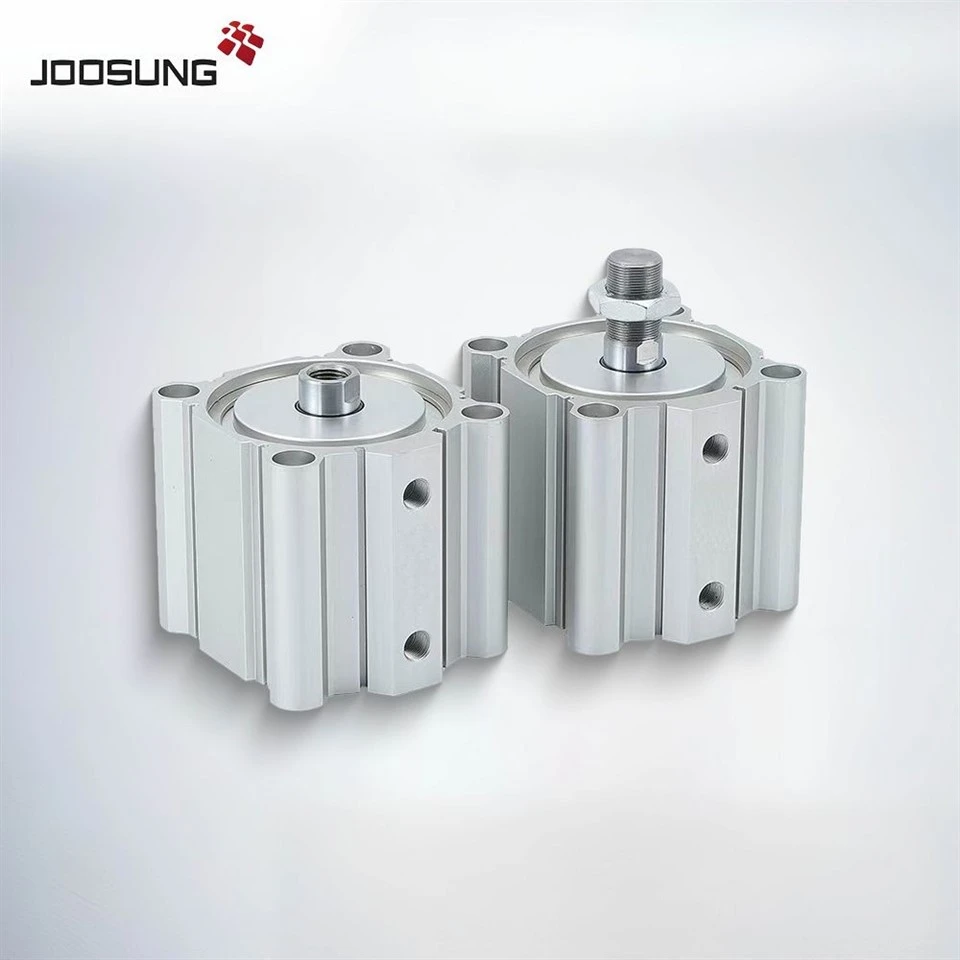

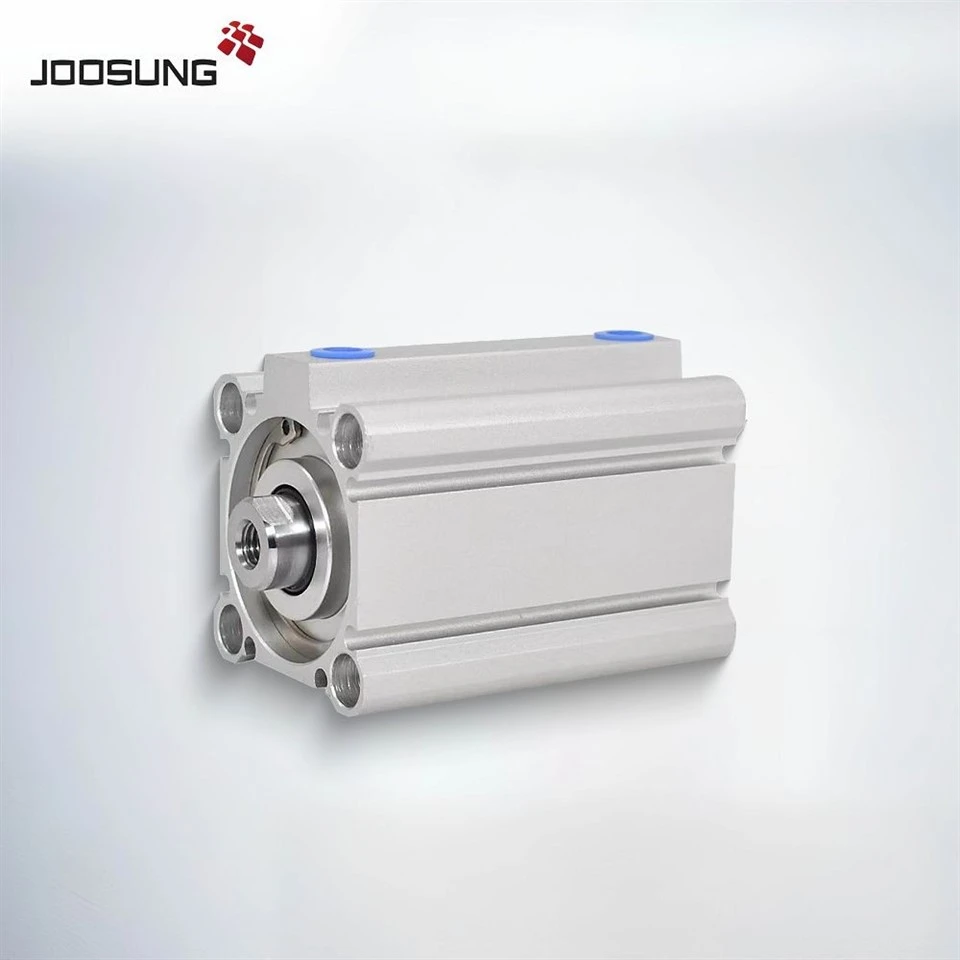

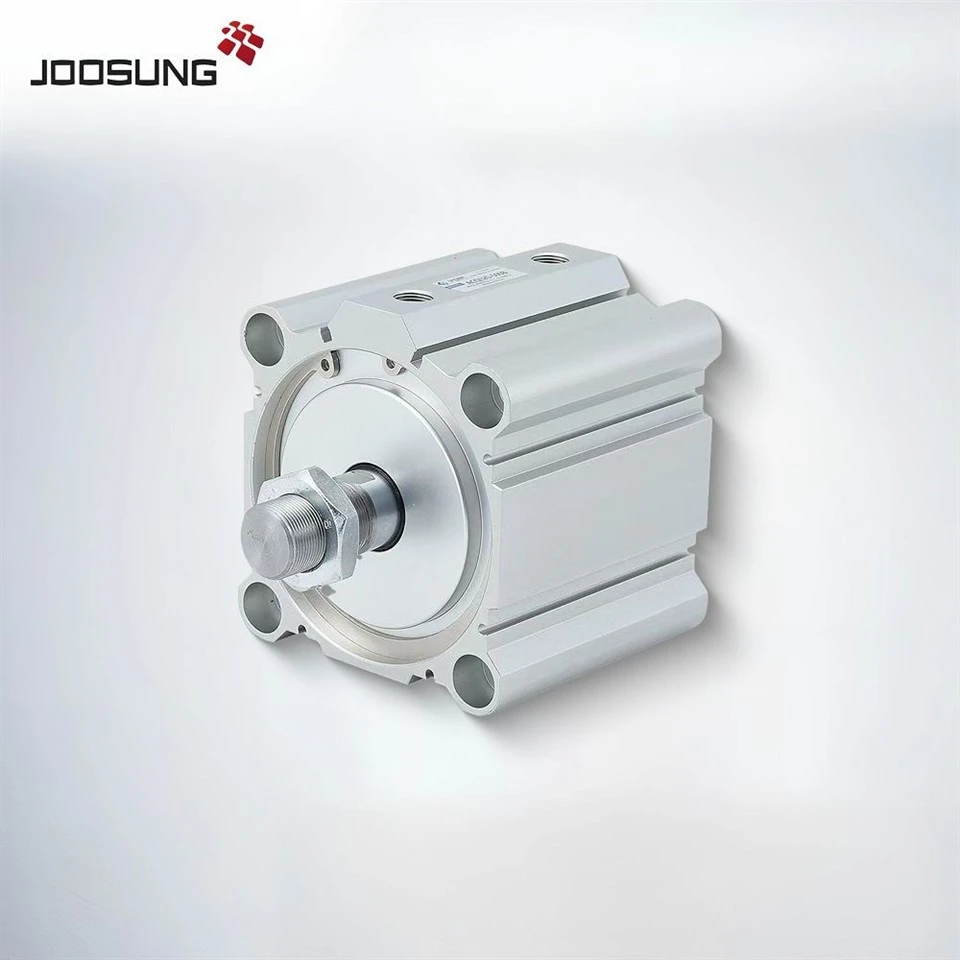

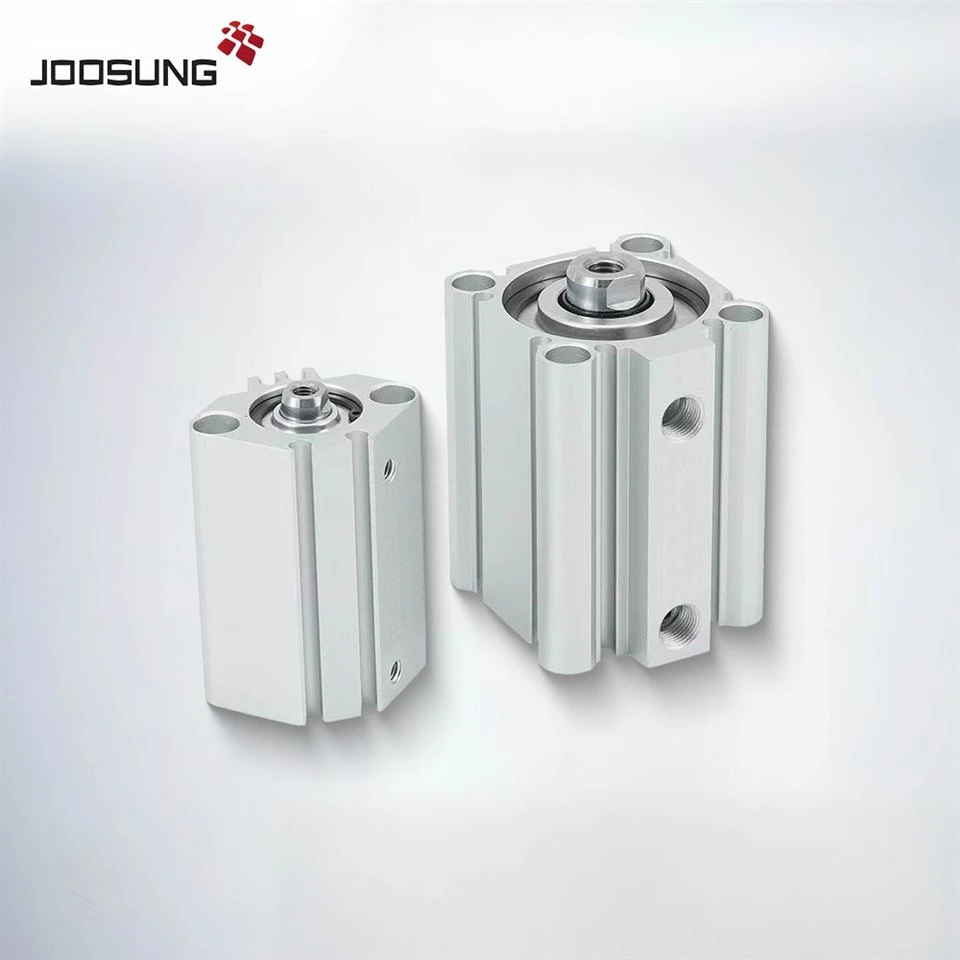

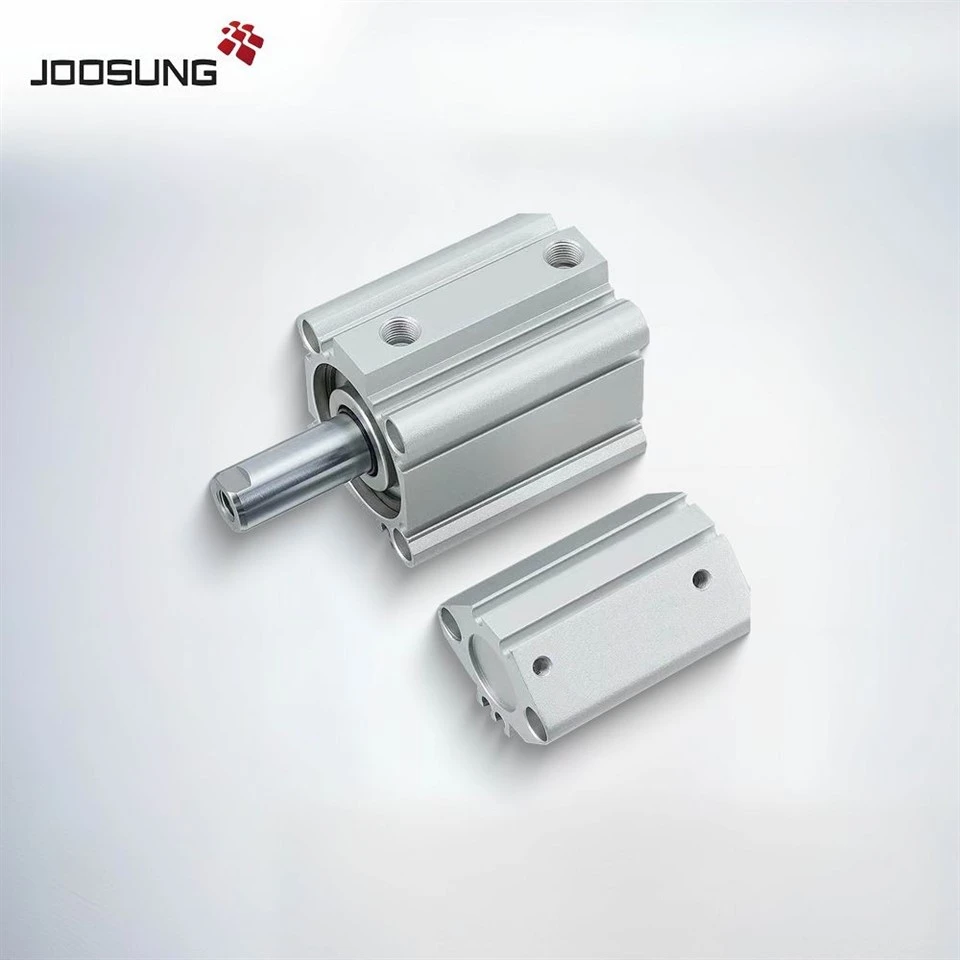

NotreCylindres pneumatiques compacts de la série CQ2suivreISO 15552 (anciennement ISO 6431)standard et représente l'un des actionneurs les plus polyvalents de l'industrie. Avec des tailles d'alésage allant de12 mm à 200 mmet un corps nouvellement repensé qui est5–13% plus léger, Les cylindres CQ2 offrent une flexibilité inégalée pour les systèmes d'automatisation.
Merci à sonlongueur globale ultra-shortetquatre rainures de commutation automatique de surface, CQ2 offre un mouvement linéaire précis sans interférence à partir de capteurs montés. La conception standard de tige mâle ou femelle garantit la compatibilité, tandis que les variations de montage facultatives (Clevis, pied, pied, bride) répondent à divers besoins d'installation. Idéal pour l'automatisation des emballages, les systèmes Robotic Eoat, les unités de pick-and-place et les conceptions de luminaires ergonomiques.
|
Comment commander le cylindre pneumatique de la série CQ2 |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
CDQ2: avec aimant |
Montage |
Alésage |
Coup de cylindre |
Action |
Option corporelle |
|
B: à travers le trou / tête |
4 |
5 10 |
D: Double action |
Nil: Feme Feme Feme Fele Fele |
|
|
6 |
15 20 |
C: avec un pare-chocs en caoutchouc |
|||
|
10 |
25 30 |
M: Fil de mâle final de la tige |
|||
Besoin d'un actionneur compact haute performance pour votre conception d'automatisation?
NotreCylindres à double action de la série CQ2Offrir une compatibilité ISO, une taille ultra-compacte, une flexibilité de montage du capteur et des options d'alésage étendues.
Personnalisation OEM / ODM disponible
Livraison globale rapide
Contactez-nous dès aujourd'hui pour des fiches techniques, des dessins CAO et votre devis personnalisé!
|
Caractéristiques |
|||||
|
Type pneumatique |
|||||
|
Taille de l'alésage [mm] |
4 |
6 |
10 |
||
|
Action |
Double action, tige unique |
||||
|
Fluide |
Air |
||||
|
Pression de preuve |
1,0 MPa |
||||
|
Pression de fonctionnement maximale |
0,7 MPa |
||||
|
Pression de fonctionnement minimale |
0,15 MPa |
0,1 MPa |
|||
|
Températures ambiantes et fluides |
Sans aimant de commutation automatique: -10 à 70 degrés |
Pas de congélation |
|||
|
Lubrification |
Non requis (non-lubrifiant) |
||||
|
Vitesse de piston |
50 à 500 mm / s |
||||
|
Cinétique admissible |
Sans coussin |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
Avec pare-chocs en caoutchouc |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Tolérance à la longueur de course |
+1.0 mm * 1 |
||||
|
Modèle de série |
Modèles disponibles |
|
Série CQ2B12 |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D, CQ2B12-35D, CQ2B12-40D, CQ2B12-45D, CQ2B12-50D, CQ2B12-55D, CQ2B12-60D |
|
Série CQ2B16 |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D, CQ2B16-45D, CQ2B16-50D, CQ2B16-55D, CQ2B16-60D |
|
Série CQ2B20 |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D, CQ2B20-45D, CQ2B20-50D, CQ2B20-55D, CQ2B20-60D. |
|
Série CQ2B25 |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D, CQ2B25-35D, CQ2B25-40D, CQ2B25-45D, CQ2B25-50D, CQ2B25-55D, CQ2B25-60D |
|
Série CQ2B32 |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D, CQ2B32-45D, CQ2B32-50D, CQ2B32-55D, CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
Série CQ2B40 |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D, CQ2B40-45D, CQ2B40-50D, CQ2B40-55D, CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
Série CQ2B50 |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D, CQ2B50-45D, CQ2B50-50D, CQ2B50-55D, CQ2B50-60D, CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
Série CQ2B63 |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D, CQ2B63-45D, CQ2B63-50D, CQ2B63-55D, CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
Série CQ2B80 |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D, CQ2B80-45D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80-55D, CQ2B80-50D, CQ2B80 CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Modèle de série |
Modèles disponibles |
|
Série CDQ2B12 |
CDQ2B12-5D, CDQ2B12-10D, CDQ2B12-15D, CDQ2B12-20D, CDQ2B12-25D, CDQ2B12-30D, CDQ2B12-35D, CDQ2B12-40D, CDQ2B12-45D, CDQ2B12-50D, CDQ2B12-55D, CDQ2B12-60D |
|
Série CDQ2B16 |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D, CDQ2B16-45D, CDQ2B16-50D, CDQ2B16-55D, CDQ2B16-60D |
|
Série CDQ2B20 |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, CDQ2B20-45D, CDQ2B20-50D, CDQ2B20-55D, CDQ2B20-60D |
|
Série CDQ2B25 |
CDQ2B25-5D, CDQ2B25-10D, CDQ2B25-15D, CDQ2B25-20D, CDQ2B25-25D, CDQ2B25-30D, CDQ2B25-35D, CDQ2B25-40D, CDQ2B25-45D, CDQ2B25-50D, CDQ2B25-55D, CDQ2B25-60D |
|
Série CDQ2B32 |
CDQ2B32-5D, CDQ2B32-10D, CDQ2B32-15D, CDQ2B32-20D, CDQ2B32-25D, CDQ2B32-30D, CDQ2B32-35D, CDQ2B32-40D, CDQ2B32-45D, CDQ2B32-50D, CDQ2B32-55D, CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
Série CDQ2B40 |
CDQ2B40-5D, CDQ2B40-10D, CDQ2B40-15D, CDQ2B40-20D, CDQ2B40-25D, CDQ2B40-30D, CDQ2B40-35D, CDQ2B40-40D, CDQ2B40-45D, CDQ2B40-50D, CDQ2B40-55D, CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
Série CDQ2B50 |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-45D, CDQ2B50-50D, CDQ2B50-55D, CDQ2B50-60D, CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
Série CDQ2B63 |
CDQ2B63-5D, CDQ2B63-10D, CDQ2B63-15D, CDQ2B63-20D, CDQ2B63-25D, CDQ2B63-30D, CDQ2B63-35D, CDQ2B63-40D, CDQ2B63-45D, CDQ2B63-50D, CDQ2B63-55D, CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
Série CDQ2B80 |
CDQ2B80-5D, CDQ2B80-10D, CDQ2B80-15D, CDQ2B80-20D, CDQ2B80-25D, CDQ2B80-30D, CDQ2B80-35D, CDQ2B80-40D, CDQ2B80-45D, CDQ2B80-50D, CDQ2B80-55D, CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
